Le portique de surveillance de la radioactivité des véhicules RJ11-2050 (RPM) est principalement utilisé pour détecter la présence de matières radioactives transportées par les camions, les porte-conteneurs, les trains et autres véhicules contenant des substances radioactives en excès. Le portique RJ11 est équipé de série de scintillateurs plastiques, avec des compteurs proportionnels à iodure de sodium (NaI) et à hélium-3 (³He) en option. Il se caractérise par une haute sensibilité, de faibles limites de détection et une réponse rapide, permettant une surveillance automatique en temps réel des voies de circulation. Associé à des fonctions auxiliaires telles que la détection de la vitesse du véhicule, la vidéosurveillance, la reconnaissance des plaques d'immatriculation et l'identification des numéros de conteneur (en option), il contribue à prévenir efficacement le transport et la dispersion illégaux de matières radioactives. Il est largement utilisé pour la surveillance et le contrôle de la radioactivité aux entrées et sorties des centrales nucléaires, des douanes, des aéroports, des gares, etc. Ce système de surveillance est conforme aux exigences de la norme chinoise GB/T 24246-2009 « Systèmes de surveillance des matières radioactives et nucléaires spéciales ». Le module optionnel d'identification des radionucléides est conforme aux exigences pertinentes de la norme chinoise GB/T 31836-2015 « Portails de surveillance basés sur la spectrométrie utilisés pour la détection et l'identification du trafic illicite de matières radioactives ».
| Modèle | Détecteur Taper | Détecteur Volume | Équipement | Surveillance recommandée | Surveillance recommandée | Véhicule autorisé |
| RJ11-2050 | Scintillateur plastique | 50 L | 2,6 m | (0,1~3,5) m | 5,0 m | (0~20)km/h |
Santé, recyclage des ressources, métallurgie, sidérurgie, installations nucléaires, sécurité intérieure, ports douaniers, recherche scientifique/laboratoires, industrie des déchets dangereux, etc.
Composants matériels essentiels standard du système :
(1) Module de détection : scintillateur plastique + tube photomultiplicateur à faible bruit
➢ Structure de support : Colonnes verticales et enceintes étanches
➢ Collimation du détecteur : Boîtier de blindage en plomb avec 5 faces latérales enrobées de plomb
➢ Avertisseur d'alarme : Systèmes d'alarme sonores et visuelles locaux et distants, 1 ensemble de chaque
Système central de gestion et de contrôle : ordinateur, disque dur, base de données et logiciel d’analyse (1 ensemble).
➢ Module de transmission : composants de transmission TCP/IP, 1 jeu
➢ Capteur de présence et de vitesse de passage : Système de mesure de vitesse infrarouge à faisceau traversant
➢ Reconnaissance des plaques d'immatriculation : Dispositif de capture vidéo et photo continue avec vision nocturne haute définition, 1 exemplaire.
Composants optionnels du système auxiliaire :
Module d'identification des radionucléides : détecteur à iodure de sodium (NaI) de grand volume + tube photomultiplicateur à faible bruit
➢ Dispositif d'analyse côté sonde : analyseur de spectre multicanal à 1024 canaux
➢ Structure de support : Colonnes verticales et enceintes étanches
➢ Collimation du détecteur : Boîtier de blindage en plomb avec 5 faces entourant le neutron
➢ Module de détection : Compteurs proportionnels He-3 longue durée
➢ Modérateur de neutrons : Modérateur en polypropylène-éthylène
Dispositif d'auto-étalonnage : boîte de minéraux radioactifs naturels à faible activité (source non radioactive), 1 unité
➢ Système d'alarme SMS : Système d'alarme par SMS, 1 unité par unité
➢ Gestion du passage des véhicules : Système de barrières sur site, 1 ensemble par véhicule
➢ Système d'affichage sur site : Système d'affichage LED grand écran, 1 exemplaire par
➢ Système de diffusion sur site : microphone + haut-parleur, 1 ensemble chacun
➢ Stabilisateur de tension et alimentation de secours : 1 onduleur (UPS)
➢ Reconnaissance des numéros de conteneurs : Scanner haute définition pour l’enregistrement des numéros de conteneurs et autres informations, 1 exemplaire par conteneur
➢ Équipement de protection individuelle : vêtements de protection et radiomètres dosimétriques individuels, 1 à 2 jeux
➢ Appareil de recherche de source sur site : géomètre portable n, y (1 unité)
➢ Équipement de manipulation des matières dangereuses : Grand conteneur de source équivalente en plomb, 1 unité ; Pinces de manipulation de source radioactive de grande longueur, 1 paire
➢ Fondation pour l'installation de l'équipement : Socle en béton armé, plateforme en acier, 1 ensemble
1. BLN (Identification du fond normal) Technologie de négligence du fond
Cette technologie permet la détection ultrarapide de matières radioactives artificielles à faible concentration, même dans des environnements à forte radioactivité ambiante, avec un temps de détection de seulement 200 millisecondes. Elle permet la détection de matières radioactives pendant que des véhicules se déplacent à grande vitesse, ce qui la rend idéale pour les inspections rapides. Simultanément, elle garantit que l'appareil ne génère pas de fausses alarmes dues à des augmentations significatives de la radioactivité ambiante. De plus, elle compense la réduction du taux de comptage du bruit de fond causée par le masquage de la radioactivité naturelle lorsqu'un véhicule se trouve dans la zone de détection, améliorant ainsi la fiabilité des résultats d'inspection et la probabilité de détection. Ceci est particulièrement avantageux pour la détection de sources radioactives faiblement émissives.
2. Fonction de rejet NORM
Cette fonction est utilisée pour identifier et distinguer les matières radioactives naturelles (NORM). Elle aide les opérateurs à déterminer si une alarme est déclenchée par des substances radioactives artificielles ou naturelles.
3. Caractéristiques de l'algorithme statistique SlGMA
Grâce à l'algorithme SIGMA caractéristique, les utilisateurs peuvent facilement ajuster le rapport entre la sensibilité de détection de l'appareil et la probabilité de fausses alarmes. Cela permet d'accroître la sensibilité pour détecter des sources de rayonnement radio extrêmement faibles (par exemple, des sources perdues) dans des scénarios spécifiques, ou d'éviter les fausses alarmes lors d'une surveillance continue à long terme, offrant ainsi un contrôle précis.
| Nom de l'article | Paramètre | ||||||||||||||||
| Détecteur γ à base de plastique | ➢ Type de détecteur : Scintillateur plastique à plaque + tube photomultiplicateur à faible bruit ➢ Volume du détecteur : 50 L ➢ Plage de débit de dose : 1 nSv/h - 6 μSv/h ➢ Gamme d'énergie : 40 keV - 3 MeV ➢ Sensibilité : 6240 cps / (μSv/h) / L (par rapport au ¹³⁷Cs) ➢ Limites inférieures de détection : Capable de détecter un rayonnement de 5 nSv/h au-dessus du bruit de fond (0,5 R/h) ➢ Auto-étalonnage : Boîte de minéraux radioactifs naturels à faible activité (source non radioactive) | ||||||||||||||||
| Sensibilité de détection du système | ➢ Fond : Fond gamma de référence 100 nGy/h, Fond neutronique ≤ 5 cps (taux de comptage du système) ➢ Taux de fausses alarmes : ≤ 0,1 % ➢ Distance de la source : La source radioactive se trouve à 2,5 mètres de la surface du détecteur. ➢ Blindage de la source : source gamma non blindée, source de neutrons non modérée (c.-à-d. testée avec des sources nues) ➢ Vitesse de déplacement de la source : 8 km/h ➢ Précision de l'activité de la source : ± 20 % ➢ Dans les conditions décrites ci-dessus, le système peut détecter des matières radioactives dont l'activité ou la masse est indiquée ci-dessous.
| ||||||||||||||||
| Structure de soutien | ➢ Indice de protection contre les infiltrations : IP65 ➢ Dimensions de la colonne : colonne carrée en acier de 150 mm × 150 mm × 5 mm ➢ Procédé de traitement de surface : Revêtement en poudre général avec motif chrysanthème ➢ Équivalent en plomb du collimateur : 5 côtés en alliage plomb-ammonium de 3 mm + 5 côtés recouverts d’acier inoxydable de 2 mm ➢ Hauteur totale de l'installation Aer : 4,92 mètres | ||||||||||||||||
| Gestion centralisée du contrôle | ➢ Ordinateur : Ordinateur de marque i5 ou supérieure / Processeur avec architecture ARM Système d'exploitation : Windows 7 ou version ultérieure / Kylin OS ➢ Disque dur : capacité de stockage de 500 Go ➢ Durée de conservation des données : ≥ 10 ans | ||||||||||||||||

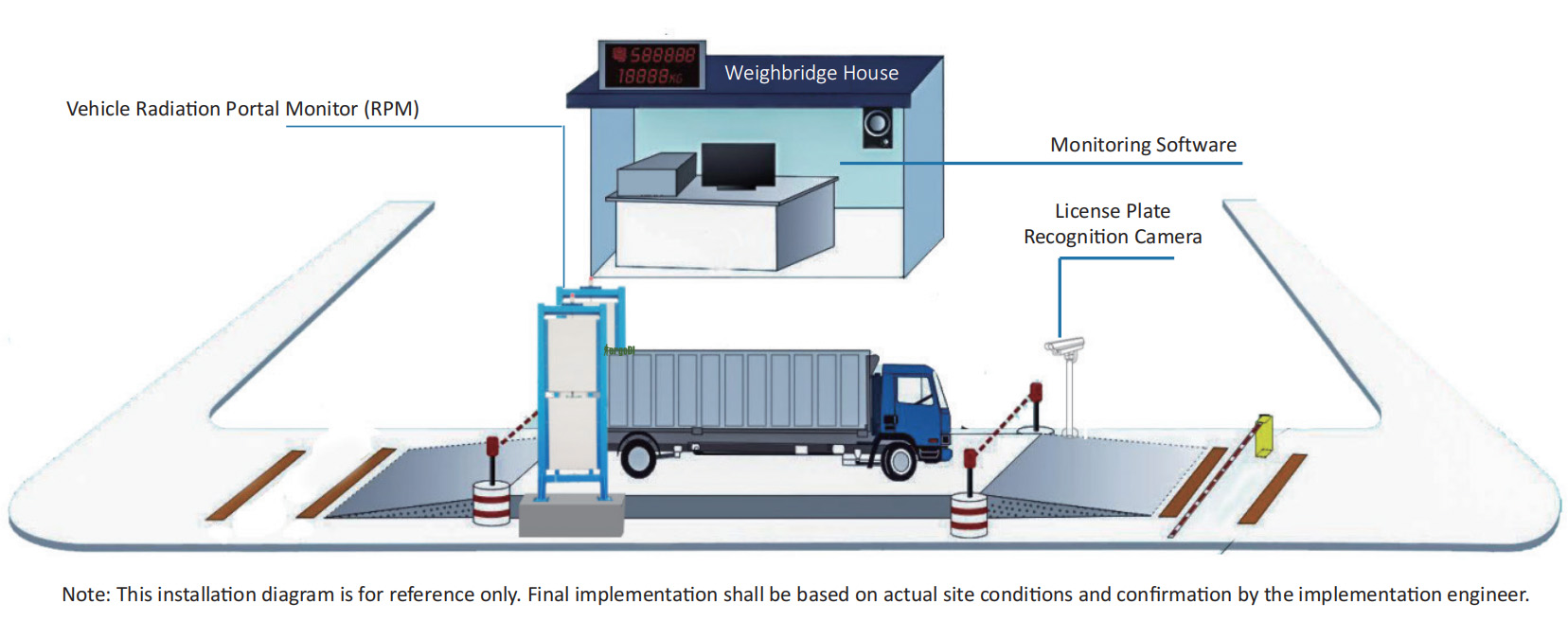

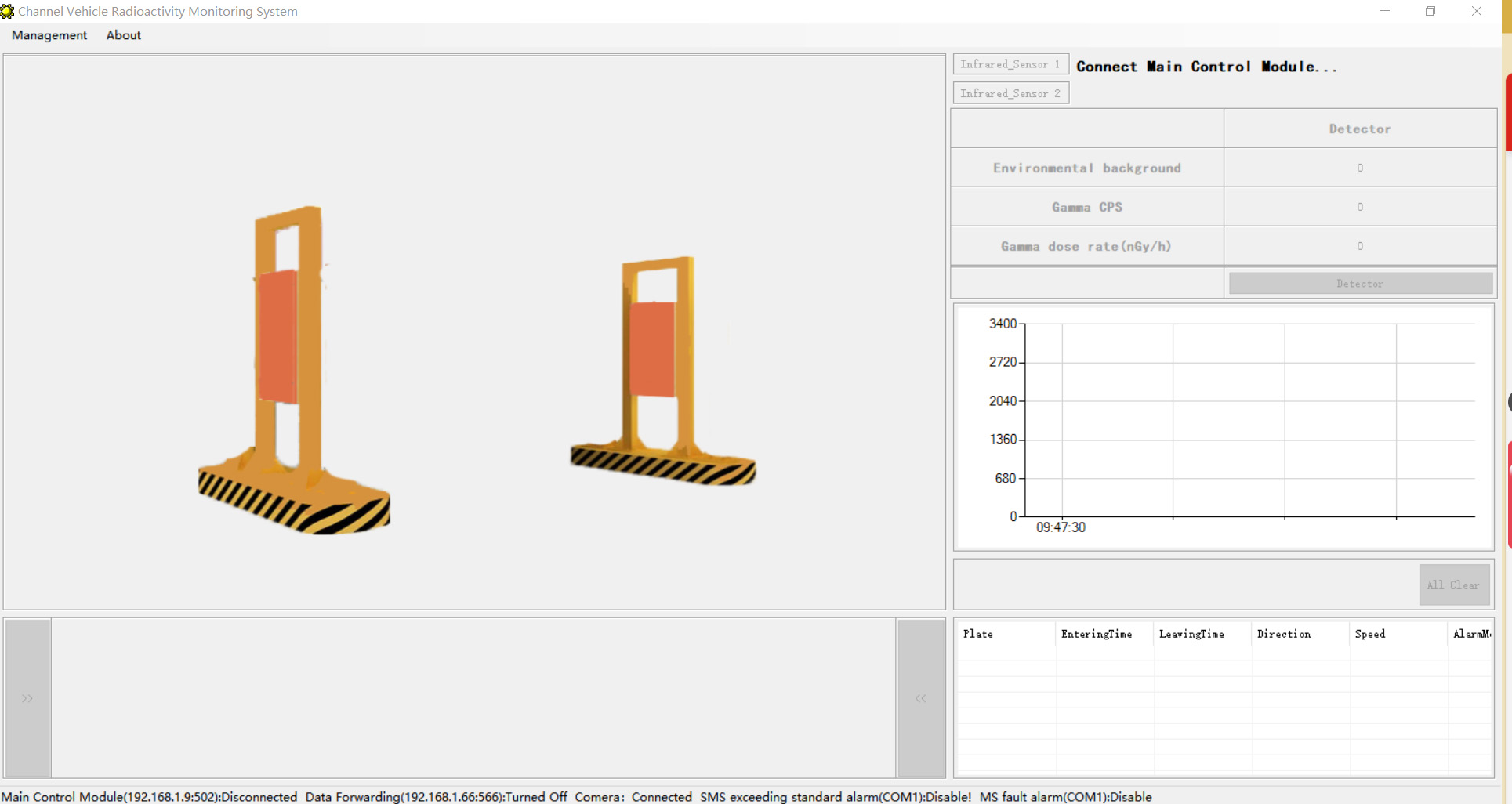

| Spécifications Soware | ➢ Format du rapport : Génère des feuilles de calcul Excel pour un archivage permanent ; les différents types d’alarmes sont différenciés par la couleur. ➢ Contenu du rapport : Le système peut générer des rapports d’inspection. Le contenu du rapport comprend : le point d’entrée et de sortie du véhicule, le numéro de plaque d’immatriculation, le numéro du conteneur (facultatif), le niveau de rayonnement, l’état de l’alarme (oui/non), le type d’alarme, le niveau d’alarme, la vitesse du véhicule, le niveau de rayonnement ambiant, le seuil d’alarme et d’autres informations. ➢ Plateforme d'exploitation : Le logiciel prend en charge les systèmes d'exploitation multiplateformes (Windows et Kylin). ➢ Méthode d'affichage du comptage : Affichage numérique combiné à un affichage de la forme d'onde réelle. ➢ Contrôle sur site : Permet au personnel autorisé de saisir des conclusions pour chaque résultat d'inspection. ➢ Base de données : Les utilisateurs peuvent utiliser des mots-clés pour effectuer des recherches. ➢ Autorisations de gestion : les comptes autorisés peuvent accéder au mode expert du backend. ➢ Autoriser le personnel autorisé à modifier et à traiter les enregistrements de détection. ➢ Surveillance par caméra Real-me, avec lecture vidéo des enregistrements d'alarme de l'ordinateur hôte (optionnel). ➢ Les données peuvent être intégrées au système douanier pour une supervision unifiée (oponale). | ||||||||||||||||
| Spécificités systémiques | ➢ Cohérence de la sensibilité du système : Variation de la sensibilité γ le long de l’axe vertical de la zone de surveillance ≤ 40 % ➢ NORM Rejecon Funcon : Capable de discriminer les radionucléides naturels (⁴⁰K) dans la cargaison ➢ n, γ Probabilité de détection : ≥ 99,9 % ➢ n, γ Taux de fausses alarmes : ≤ 0,1 ‰ (une sur dix mille) ➢ Hauteur de la zone de surveillance : 0,1 m à 4,8 m ➢ Largeur de la zone de surveillance : 4 m à 5,5 m ➢ Méthode de surveillance de la vitesse du véhicule : faisceau infrarouge bilatéral ➢ Vitesse autorisée du véhicule : 0 km/h ~ 20 km/h ➢ Barrière électronique : La barrière s'ouvre en ≤ 6 secondes, peut être ouverte manuellement en cas de panne de courant (en option) ➢ Vidéosurveillance : Caméra de vision nocturne haute définition Système d'alarme SMS : Compatible avec tous les réseaux, carte SIM fournie par le client ➢ Taux de reconnaissance des numéros de conteneurs en un seul passage : ≥ 95 % ➢ Taux de reconnaissance des plaques d'immatriculation en un seul passage : ≥ 95 % ➢ Niveau sonore de l'alarme : Sur site : 90 à 120 dB ; Centre de contrôle : 65 à 90 dB ➢ Réglage du seuil d'alarme et du taux de fausses alarmes : réglable en continu via la valeur de la touche SIGMA ➢ Méthode de transmission des données : mode TCP/IP câblé ➢ Alarme de survitesse : Comprend une alarme de survitesse avec affichage d’informations ; la vitesse de déclenchement de l’alarme est configurable. ➢ Fonction de localisation de la source radioactive : Le système indique automatiquement la position de la source radioactive dans le compartiment du véhicule ➢ Écran LED grand format sur site : 0,5 m × 1,2 m (en option) ➢ Système de diffusion sur site : ≥ 120 dB (oponal) ➢ Autonomie de secours en cas de panne de courant : Surveillance de l’autonomie de secours du terminal > 48 heures (optionnel) ➢ L'équipement répond aux exigences d'efficacité de détection γ et neutron des systèmes de surveillance de véhicules de type porte spécifiées dans la norme nationale « Systèmes de surveillance des matières radioactives et des matières nucléaires spéciales » GB/T 24246-2009. ➢ Répond aux exigences d'efficacité de détection des neutrons et des rayons γ des systèmes de surveillance des véhicules de type porte spécifiées dans la publication de l'AIEA de 2006 « Spécifications techniques et fonctionnelles pour les équipements de surveillance des frontières » et IAEA-TECDOC-1312. ➢ Exigences relatives à l'efficacité de la détection des neutrons et des rayons γ dans les systèmes de surveillance des véhicules à portique ➢ Conformité aux normes pertinentes : GB/T 24246-2009 Systèmes de surveillance des matières radioactives et des matières nucléaires spéciales GB/T 31836-2015 Instrumentation de protection des radiations — Systèmes de surveillance par portail basés sur la spectroscopie pour la détection et l'identification du trafic illicite de matières radioactives Spécification d'étalonnage JJF 1248-2020 pour les systèmes de surveillance de la radioactivité embarqués sur véhicules |
Quant à l'ajout d'une identification dans un RPM existant, en théorie oui, mais en pratique, je ne le recommanderais pas, car le module est lourd. Si le RPM est posé au sol, l'ajout de détecteurs et d'analyseurs ainsi que le câblage supplémentaire sont simples, mais pour un RPM déjà installé, c'est très difficile à faire, surtout pour le modèle 2100, plus grand.
Nos capteurs ne nécessitent aucun nettoyage. Ils sont étanches. En fait, leur surface extérieure se nettoie simplement en les exposant à la pluie.
En règle générale, la durée est d'environ 10 ans. Cela dépend de la mémoire de l'ordinateur. Notre ordinateur possède 1 téraoctet de mémoire. Veuillez noter qu'il ne s'agit pas d'un enregistrement vidéo, mais d'un enregistrement basé sur des captures d'écran.
Vous devrez prendre en charge les frais de vos billets d'avion aller-retour et de votre hébergement. Un forfait de 150 dollars américains par jour vous sera facturé. Le trajet dure généralement environ 5 jours ouvrables.
ISO 9001-2015, IEC 62244 : 2019 et IEC 61326-2021.
220 V CA, 50 Hz, 100 W (PC exclu).
Cent mètres sont prévus pour l'alimentation électrique et la communication. Théoriquement, nous pourrions également utiliser l'ordinateur local de RPM pour permettre une transmission plus poussée, si le client le demande. Cependant, en général, cent mètres suffisent pour une aciérie.
